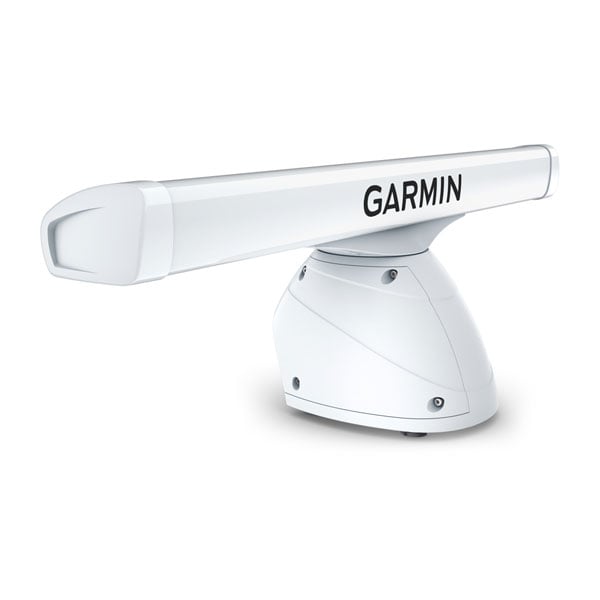

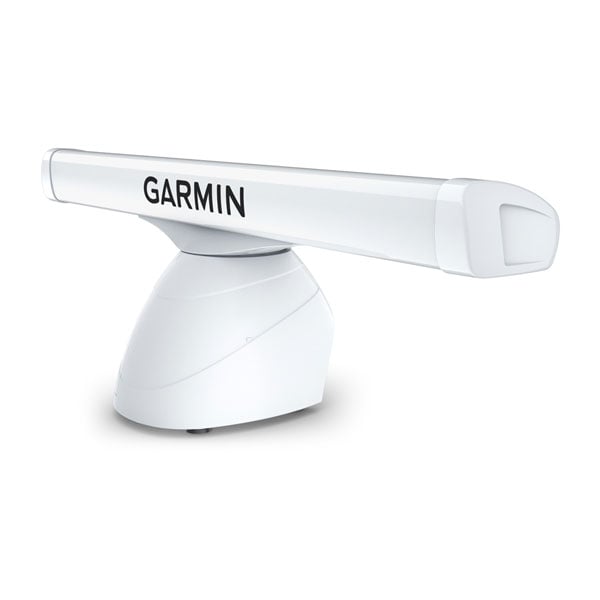

新世代GMR xHD3 橫桿雷達

結合高解析度影像與最新的 Garmin 平台科技，這幾款強大的 4 英尺和 6 英尺橫桿雷達，能在巡航或海上釣魚時，提供出色的目標、障礙物和天氣偵測能力。

4、12 或 25 千瓦輸出功率，最大偵測範圍可達 96 海里

SCAN AVERAGING 技術

MARPA 目標追蹤

分割畫面雙範圍顯示

100 節商業級耐風等級¹

靜音驅動馬達

產品特點

全新支援 Scan Averaging 技術

Garmin 磁控管雷達首次搭載 Scan Averaging 技術，有助於過濾海面雜波和干擾，增強目標偵測與顯示的一致性。

Target Size 目標大小調整

Pulse Expension 和 Target Size 目標大小處理技術，可以對螢幕上的物體形狀放大並最佳化，以利於在各種範圍比例上解讀目標。

高強度天線

100 節耐風等級開放式陣列天線¹，具有 24 和 48 RPM 的旋轉速度，提供高速掃描速率，在 25 千瓦型號上最大偵測範圍可達 96 海里（在 4 和 12 千瓦型號上最大偵測範圍為 72 海里）。

True Echo Trail技術

在螢幕上顯示水面船隻的歷史「尾跡」，消除相對動作的影響，幫助您快速識別移動目標或靜止目標，避免碰撞，增加航行安全。

雙量程和海圖疊加顯示

單一雷達天線可在您相容的航圖機上提供並排的分割畫面影像，支援獨立的距離設置和控制。並可以在圖表上疊加顯示海圖。

動態自動增益

增益自動調整級別成適用於海港、開放水域近岸和離岸的最佳設定。

清晰、詳細地查看目標

雷達/海圖疊加

疊加影像至您航圖機的海圖畫面（需搭配適合的傳感器，另售）。

高解析度雷達

得益於窄水平波寬與高天線增益，可以識別遠距離目標。

支援雙雷達

如此可以提供備援，允許各顯示器從不同雷達訊號來源選擇其一讀取資料。

動態海浪增益

雷達增益自動調整平靜、中度與惡劣海象的海面雜波。

海鳥模式

海鳥模式有助於定位在海面上進食的鳥群，幫助找到餌魚。

MARPA 目標追蹤

可以追蹤多達 30 個目標，有助於避免碰撞（需搭配適合的感測器，另售）。

警戒區域

設定安全區域並且在物體進入該區域時收到警示。

範圍和方位提示

可變距離指標 (VRM) 及電子方位線 (EBL) 可快速量測船隻與陸地的距離及方位。

¹4 千瓦型號需搭配選用裝備（另售）才能達到 100 節耐風等級。

相關連結

硬體規格
尺寸	4 英尺陣列：1325 x 122 x 170 公厘 (52.2 吋 x 4.8 吋 x 6.7 吋); 6 英尺陣列：1938 x 122 x 170 公厘 (76.5 吋 x 4.8 吋 x 6.7 吋) 底座：520 x 328 x 314 公厘 (20.5 吋 x 12.9 吋 x 12.4 吋)
重量	4 英尺陣列及底座：27.6 公斤; 6 英尺陣列及底座：29.6 公斤
防水	IPX6
最大風荷載	80kt（100kt，須選購變壓器升級）
天線長度	4 英尺陣列：48 吋（122 公分） 6 英尺陣列：72 吋（183 公分）
轉速 (RPM)	24 或 48 rpm
光束寬度	4 英尺陣列：水平 1.8°，垂直 23° 6 英尺陣列：水平 1.1°，垂直 23°
最大範圍	72 nm
最小範圍	20 公尺
雷達類型	開放式陣列
電子規格
電源輸入	11-32 V DC
能量消耗	18 W
典型功耗，發射（普通模式）	55 W
發射功率	4 kW
雷達功能
支援雙量程	yes
雷達疊加海圖顯示	yes
雙雷達
AutoBird探勘鳥群模式
自動增益	動態
MARPA 目標軌跡	是_(需另購航向傳感器)
雷達迴波軌跡	真實
可編程天線停放
目標大小調整
SCAN AVERAGING 雜波干擾抑制

GMR xHD3 4 千瓦開放式陣列雷達，配有 4 英尺或 6 英尺天線（依所選擇的型號而定）
電源傳輸線 (15 公尺 / 49.21 英呎)
網路纜線 (15 公尺 / 49.21 英呎)
Garmin 航海網路轉接線（小圓頭轉大網路頭， 15cm）
固定座零件套件與模板
安裝說明
