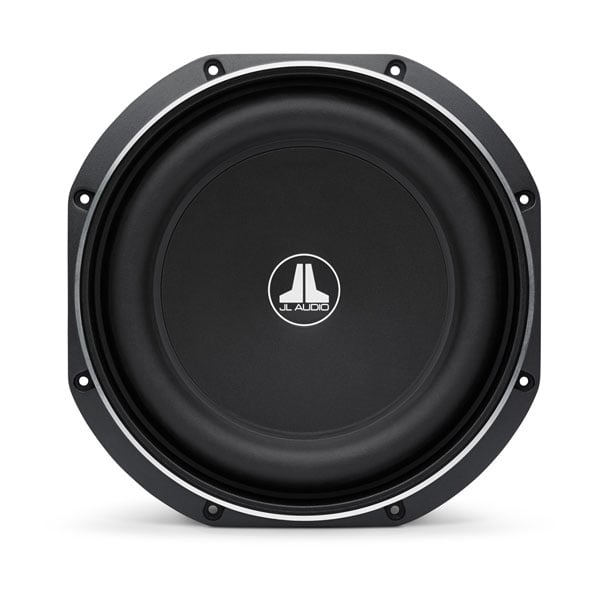

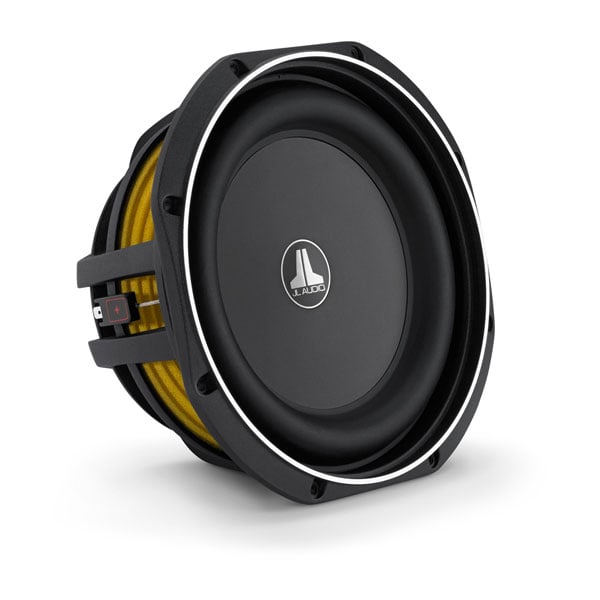

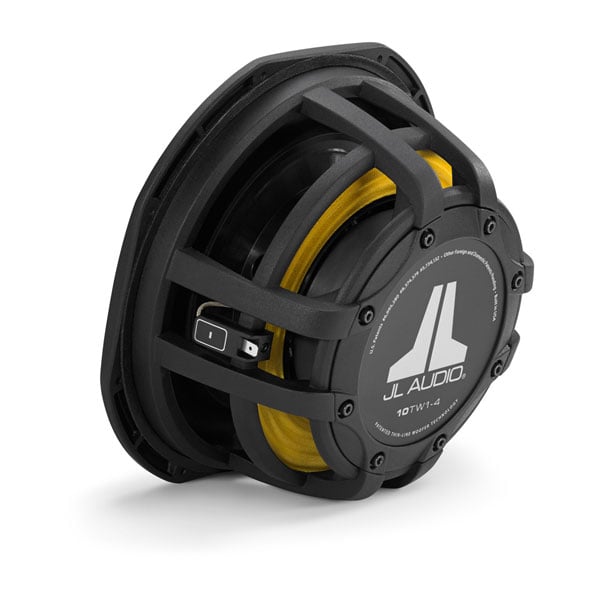

JL Audio TW1 Thin-Line Car Subwoofer

10" Single 4 ohm (10TW1-4)

產品料號 010-03212-00

線上商店

產品特色
產品規格
標準配備
軟體更新
配件
適用機台

專為在先前不可能的空間中表現出色而設計。

TW1低音炮提供淺層安裝深度、最小正面間隙和超緊湊外殼需求的強大組合，是最狹小空間應用的絕佳選擇。它們的薄型技術從獨特的空間效率架構中提取出最大的低音音質和輸出。

在狹小空間安裝中提供深沉、強勁的低音表現。

選擇10英寸或12英寸。

極小的（0.35立方英尺）外殼體積要求。

薄型框架設計最大程度減少每個低音炮對正面間隙的需求。

最適合搭配75至300瓦範圍的放大器功率。

1 年保固

WHAT YOU'LL LOVE

嵌入式懸浮

憑藉TW1超低音揚聲器的低輪廓懸浮設計，驅動器的大部分前向位移發生在框架尺寸內——即使安裝了隨附的網罩，也僅需0.87英寸的前方淨空。這允許更有效地利用空間，並在給定的總深度內增加箱體容積。

為了從小型外殼中發出大音效而設計

秉持其「狹小空間」使命，TW1超低音揚聲器提供淺層安裝深度與出色位移能力的強大組合，從極其緊湊的箱體中產生平滑且有力的低音。

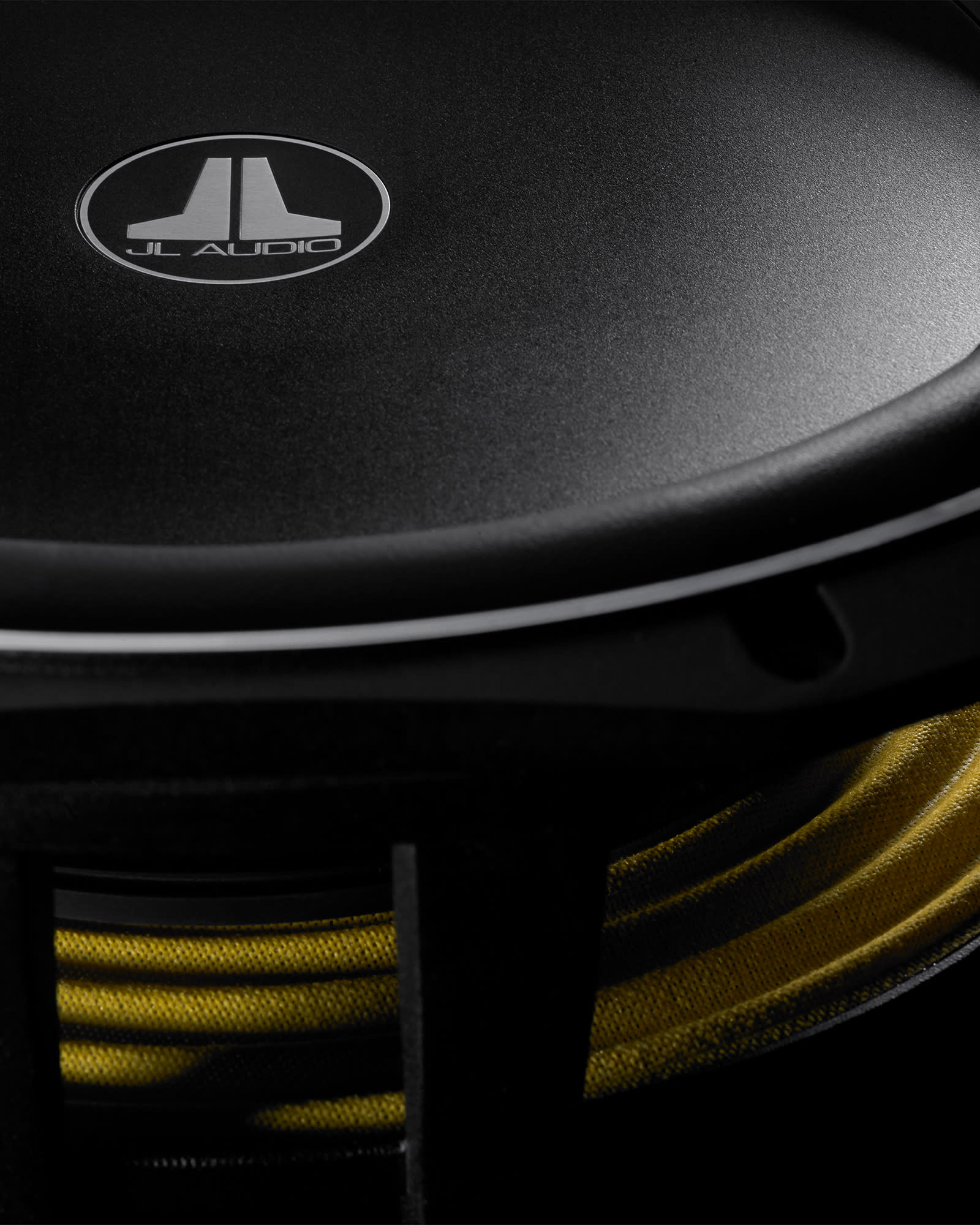

聚丙烯振膜技術

以其在惡劣環境中的耐用性和防潮性而聞名，TW1系列的注塑成型雲母填充聚丙烯錐體設計，提供令人印象深刻的頻率響應和深沉有力的低音再現，同時失真極低。

動態馬達分析（DMA）優化設計

專利的馬達、懸吊與振膜建模系統實現了長距且線性的振幅表現，並維持低失真與強勁的音效輸出。最終呈現的是在各種功率下皆能展現緊緻、清晰、具層次感的低音表現。

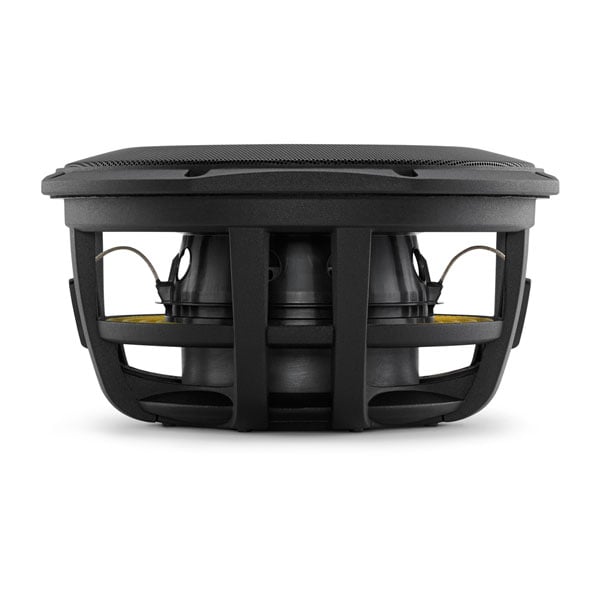

節省空間的框架設計

憑藉JL Audio多年低音揚聲器設計經驗，堅固的TW1系列揚聲器採用專為目的設計的鑄合金框架，具平坦邊緣，適合在並排安裝兩個或更多揚聲器時實現緊密排列。

強大且適應性強

在多種車輛應用中，無論是密封或通風箱體，TW1超低音揚聲器均提供卓越的音質和功率處理能力。10英寸和12英寸版本均支援與75至300瓦範圍的放大器配對。

音訊技術

同心管懸掛技術

TW1系列採用專利同心管結構，內建於注塑成型的揚聲器錐體中。此結構支撐音圈和完整的環形懸邊，同時允許將大型電機結構放置在揚聲器中比傳統設計更靠前的位置。

精密設計的導線系統

精心設計的導線結構與連接裝置，確保在最極端的運作需求下，導線能以可控且安靜的方式運行。

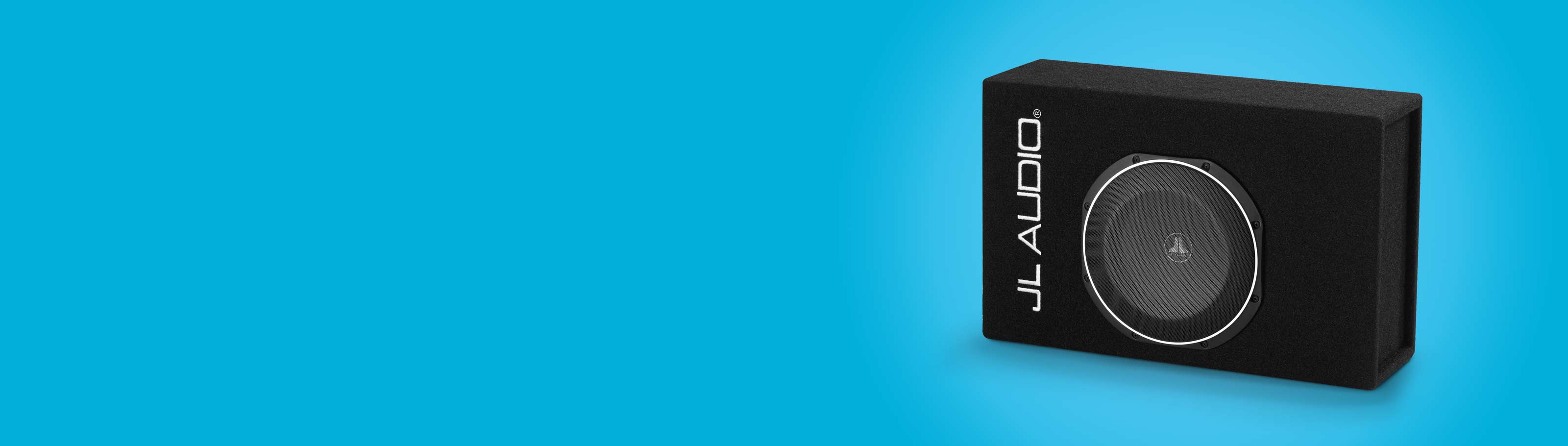

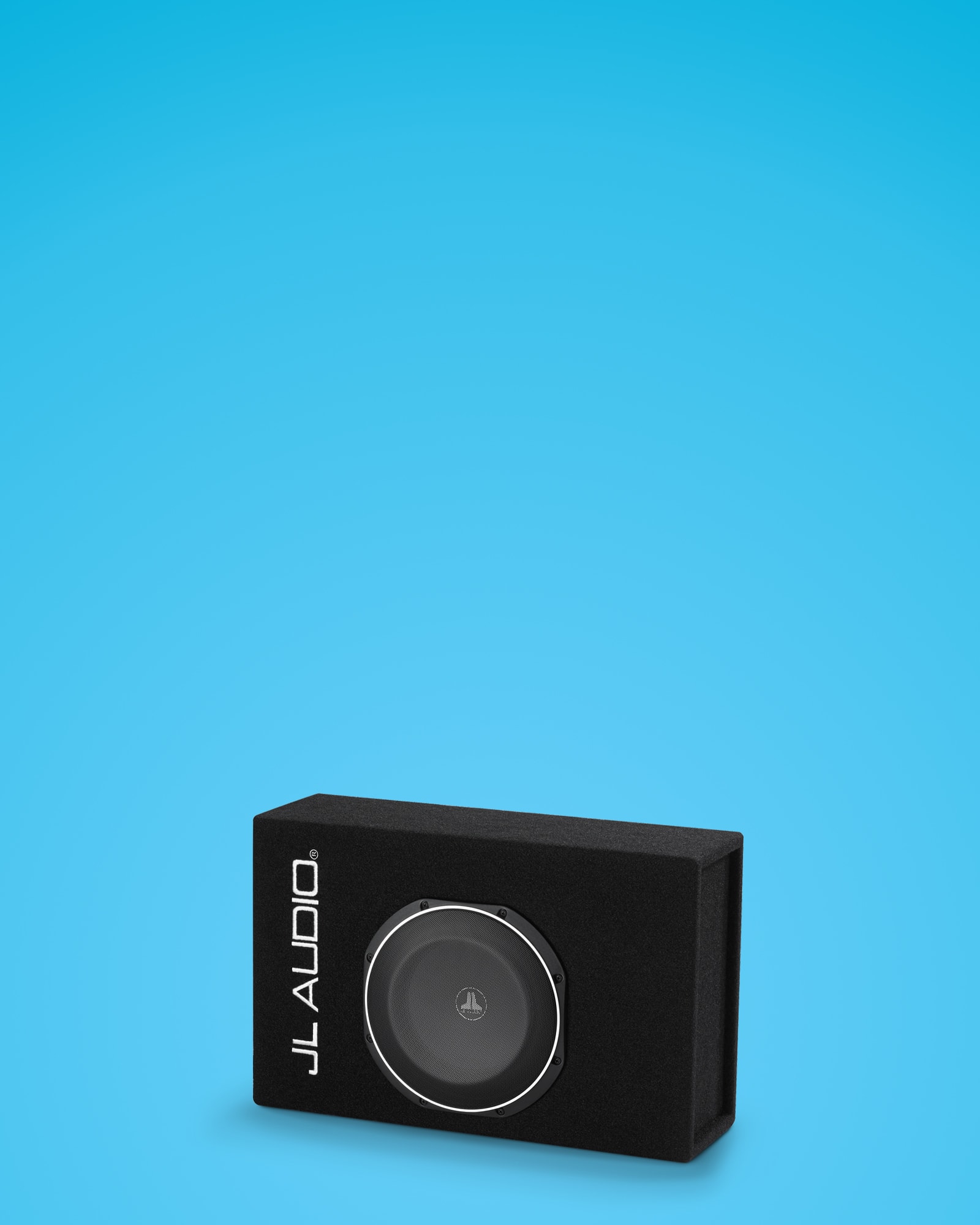

Loaded TW1 enclosures let you fit superb sound quality into small spaces.

LEARN MORE

相關連結

硬體規格
尺寸	10“/12”
重量	10“：10.5磅（4.8 kg）12”：16.5磅（7.5 kg）
連續功率處理(RMS)	300 w
靈敏度(SPL 1 W/1 m)	10“（2Ω）：82.5 db10”（4Ω）：82.2 db12“（2Ω）：85.07 db12”（4Ω）：85.15 db
標稱阻抗	2 Ω or 4 Ω
建議擴大機功率（RMS）	75-300 w
音盆材質	充滿礦物質的聚丙烯
含網罩	yes
保固	1年
連接
喇叭連接	黑桃連接器
安裝尺寸
框架外徑	10“：10.375”（264毫米）12“：12.375”（314毫米）
安裝深度間隙	10“：4.36”（111毫米）12“：4.62”（117毫米）
前部格柵突起	0.87“（22毫米）
安裝孔	10“：9.0625”（230毫米）12“：11.0625”（281毫米）
螺栓孔圓	10“：9.7”（246毫米）12“：11.7”（297毫米）
馬達外徑	10“：4.54”（115毫米）12“：5.71”（145毫米）
引擎排氣量	10“：0.047 Cu Ft（1.33 L）12”：0.072 Cu Ft（2.04 L）
參數
自由空氣共振(FS)	10“（2Ω）：41.45 Hz10”（4Ω）：38.09 Hz12“（2Ω）：35.06 Hz12”（4Ω）：32.35 Hz
電氣“Q”(Qes)	10“（2Ω）：0.69610”（4Ω）：0.63912“（2Ω）：0.6112”（4Ω）：0.555
機械“Q”(Qms)	10“（2Ω）：9.710”（4Ω）：10.0712“（2Ω）：10.66212”（4Ω）：11.066
總“Q”(Qts)	10“（2Ω）：0.64910”（4Ω）：0.60112“（2Ω）：0.57712”（4Ω）：0.529
等效順應性(Vas)	10“（2Ω）：0.364 cu ft（10.31 l）10”（4Ω）：0.429 cu ft（12.15 l）12英寸（2Ω）：1.008 cu ft（28.54 l）12英寸（4Ω）：1.189 cu ft（33.67 l）
單向線性偏移（Xmax；規格透過單向音圈懸垂法衍生，未應用校正因子）	0.40英寸（10毫米）
有效活塞面積(SD)	10“：41.602英寸（0.0268平方米）12”：67.608英寸（0.0436平方米）
直流阻抗(RE)	10“（2Ω）：2.428Ω10”（4Ω）：3.516Ω12“（2Ω）：2.430Ω12”（4Ω）：3.514Ω
Sealed Enclosure Specifications
壁厚	0.75“（19毫米）
前擋板厚度	0.75“（19毫米）
體積（淨內部）	10“：0.35 cu ft（9.91 L）12”：0.65 cu ft（18.41 l）
外部寬度(W)	10“：16.125”（410毫米）12“：26.50”（673毫米）
外部高度(H)	14英寸（356毫米）
外部深度(D)	10“：5.25”（133毫米）12“：5.50”（140毫米）
-3 dB 截止頻率(F3)	10“（2Ω）：48.31 Hz10”（4Ω）：47.24 Hz12“（2Ω）：45.83 Hz12”（4Ω）：45.44 Hz
系統共振(FC)	10“（2Ω）：59.21 Hz10”（4Ω）：56.83 Hz12“（2Ω）：55.99 Hz12”（4Ω）：54.41 Hz
共振時的系統 Q 值(QTC)	10“（2Ω）：0.92710”（4Ω）：0.89712“（2Ω）：0.9212”（4Ω）：0.89
Ported Enclosure Specifications
壁厚	0.75“（19毫米）
前擋板厚度	0.75“（19毫米）
體積（淨內部）	10“：0.625 Cu ft（17.7 L）12”：1.125 Cu ft（31.86 L）
外部寬度(W)	10“：26.625”（676毫米）12“：31.75”（806毫米）
外部高度(H)	16英寸（406毫米）
外部深度(D)	10“：5.25”（133毫米）12“：7”（178毫米）
內部狹縫導孔寬度	10“：3.75”（95毫米）12“：5.50”（140毫米）
內部狹縫導孔高度	10“：1.875”（48毫米）12“：2.25”（57毫米）
內部狹縫導孔長度	10“：22.50”（572毫米）12“：22.625”（575毫米）
導孔延伸長度	10“：20.8125”（529毫米）12“：20.75”（527毫米）
調諧頻率(FB)	10“：35.0 HZ12”：34.0 Hz
-3 dB 截止頻率(F3)	10“（2Ω）：0.92710”（4Ω）：0.89712“（2Ω）：0.9212”（4Ω）：0.89
補充資訊
其他	上面列出的外殼建議是外部尺寸，假設使用0.75英寸（19毫米）厚的材料。如果您使用的是0.625英寸（16毫米）厚的材料，則從每個尺寸減去0.25英寸（6.5毫米）。請勿使用任何厚度小於0.625英寸（16毫米）的材料，因為這可能會損害機櫃的剛度。上面列出的所有外殼量都是內部淨值！必須添加驅動器位移，端口位移和支撐位移，以獲得最終的內部體積。上面的所有外殼尺寸都已考慮到這一點。在通用外殼中使用倍數時，您需要重新計算外殼和端口尺寸。如有幫助，請聯繫您的授權JL音頻經銷商或JL音頻技術支持。我們建議使用高質量衛星和高質量放大器在雙重放大系統中使用它。我們不建議將其與被動跨界（線圈）一起使用，因為這種類型的設備會對性能產生不利影響。所有規格均需更改，恕不另行通知。

TW1 重低音喇叭

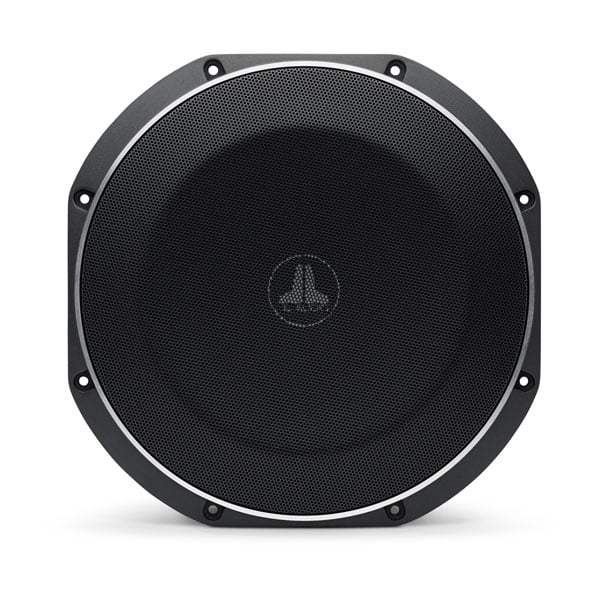

格柵（已安裝）
