調校、測試、疑難排解並分析任何音訊系統

MAX 是一套專業級、具備 5 支麥克風的雙 FFT 量測系統，適用於一般音訊量測、DSP 系統調校、設備測試與疑難排解，也能解決 OEM 整合挑戰，廣泛用於家用、車用、船用與專業音響。

簡化在真實環境中調校 DSP 音訊產品的流程

五麥克風平均技術提供更貼近真實環境的量測結果

精準度可媲美昂貴的專業級測試系統

精準分析音訊三大核心：音量、頻率、時間

MAX 與 TüN 4 軟體可即時、完整分析任何音訊系統

內建 USB 集線器，簡化電腦與 DSP 擴大器的連線

你會愛上的特色

雙 FFT 分析

進行多達 5 組同時轉移函數的雙 FFT 測量，並精準顯示幅度（頻率響應）、相位、脈衝響應（延遲）與相干性（抗噪能力）。

5 麥克風陣列

最多可同時使用 5 支內附麥克風進行單一 FFT 量測，包括音量與頻率響應（即時音訊 RTA 與頻譜分析）。

多樣化輸入選項

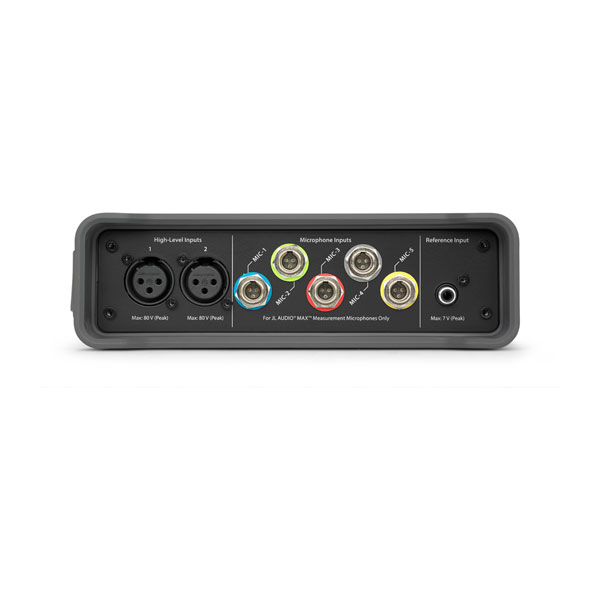

支援你需要的所有輸入——包含最多 5 支麥克風、高電平類比訊號（最高 80V）、低電平類比訊號（最高 7V）與光纖數位訊號（S/PDIF）。

多重訊號輸出

內建數位轉類比轉換，可輸出類比線路訊號、耳機訊號與光纖數位訊號（S/PDIF）。

簡易 VXi/MVi 擴大器設定

對 VXi 與 MVi 擴大器用戶而言，MAX 音訊量測系統可整合所有 DSP 控制，以單一電腦與 TüN 4 軟體即可完成所有量測設定。

全套工具皆可收納於攜帶箱

所有硬體、配件與線材皆可收納於可上鎖的防水硬殼箱中。阻抗與電氣量測的探棒組另售。

精準・彈性・簡易

技術亮點

自動真實延遲

可快速為 VXi/MVi 設定延遲，比其他方式更精準。

自動等化 (EQ)

此功能可在數秒內將 VXi/MVi 的參數式 EQ 套用至你選定的目標，大幅簡化 EQ。

手動 EQ 設定也很簡單

可在即時視覺回饋下進行精準手動 EQ 調整。

內建訊號測試產生器

MAX 可輸出測試所需的訊號，並支援 WAV 檔播放。

家用音響／劇院

可測試空間模態以定位重低音喇叭位置，並調整分頻與相位控制。

車用音響應用

麥克風陣列與 TüN 軟體可簡化車用 DSP 音響調校流程。

船艇與休旅車應用

針對單一或多個音訊區域進行頻率響應與音量分析。

擷取音訊資料

可擷取 RTA 測量資料供日後檢視與分析。

相關連結

常規電源供電 12 VDC名義（10-15 VDC範圍） inputs 高級輸入1＆2 引腳configuration XLR（引腳1-gnd，引腳2信號 +，引腳3-信號 - ）_ x000d_ 輸入Invedance 73kΩ 平整±0.1 db 5 Hz-15 kHz @ 44.1 KSR，48 ksr，96 ksr 平整±0.5 db 5 Hz-20 KHz @ 44.1 KSR_X000D_ 5 Hz-22 kHz @ 48 ksr 5 Hz-35 kHz @ 96 ksr Crosstalk，5 Hz-20 KHz ≤ - 95 db crosstalk @ 1 khz ≤ - 110 db thd @ 1 khz ≤0.0012％ thd+n，5 Hz-20 kHz ≤0.035％ ADC HADROOM_X000D_ -4.84 dbfs @ 80 Vac Peak（56.57 VRMS SINE）（差異驅動）最大直流偏移級別 50 VDC，引腳2或3到GND，引腳1 -DC_X000D_ 不平衡的麥克風輸入（1、2、3、4、5）引腳configuration Mini-XLR（引腳1-GND，引腳2信號 +，PIN 3-2 VDC）輸入Invedance 2.2kΩ 平整±0.5 db 10 Hz-10 kHz @ 44.1 KSR，48 ksr，96 ksr Crosstalk，5 Hz-20 KHz ≤ - 115 db crosstalk @ 1 khz ≤ - 120 db thd @ 1 khz ≤0.0009％ thd+n，5 Hz-20 kHz ≤0.01％ ADC HADROOM_X000D_ -39.5 dbfs @ 94 db spl RCA平衡（參考輸入）引腳configuration RCA女性（中心銷信號 +，殼信號 - ）_ x000d_ 輸入Invedance 〜100kΩ 平整±0.1 db 5 Hz-15 kHz @ 44.1 KSR，48 ksr，96 ksr 平整±0.5 db 5 Hz-20 KHz @ 44.1 KSR_X000D_ 5 Hz-22 kHz @ 48 ksr 5 Hz-35 kHz @ 96 ksr thd @ 1 khz ≤0.005％ thd+n，5 Hz-20 kHz ≤0.035％ S/PDIF數字輸入（光學） connector toslink 樣本價格 8 kHz-216 khz 位depths 8-24位PCM_X000D_ outputs dac output connectors 不平衡的rca 輸出ixpedance 200Ω 0 dbfs（RMS）的輸出級別 4 v 平整±0.1 db 5 Hz-10 kHz @ 44.1 KSR，48 ksr，96 ksr 平整±1 db 5 Hz-20 KHz @ 44.1 KSR_X000D_ 5 Hz-22 kHz @ 48 ksr 5 Hz-35 kHz @ 96 ksr Crosstalk，5 Hz-20 KHz ≤ - 95 db crosstalk @ 1 khz ≤ - 110 db thd @ 1 khz 〜0.0014％ thd+n，5 Hz-20 kHz ≤0.032％ S/PDIF數字輸出（光學） connector toslink 樣本價格 44.1 kHz-96 khz 位depths 24位PCM_X000D_ 輸出級別由信號發生器級別控制定義麥克風尺寸，type 1/4英寸，預偏振電位（全向）平整±1 db 50 Hz-10 kHz @ 44.1K SR，48K SR，96K SR_X000D_ 平整±2 db 5 Hz至≥20kHz @ 44.1K SR，48K SR，96K SR_X000D_ 最大輸入SPL_X000D_ 130 dB spl @ 1 kHz，≤2％thd

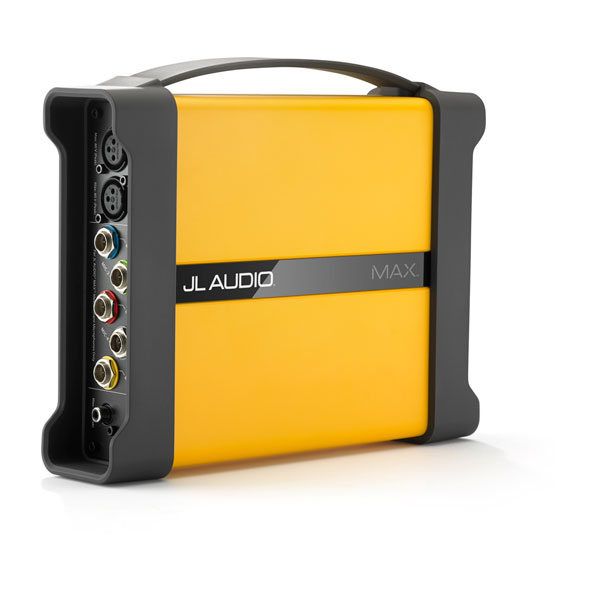

MAX^™ 硬體介面

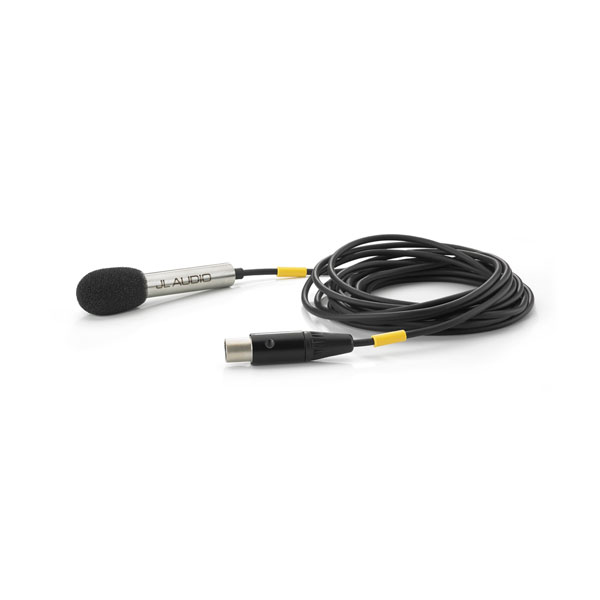

五支量測麥克風（可拆式防風罩）

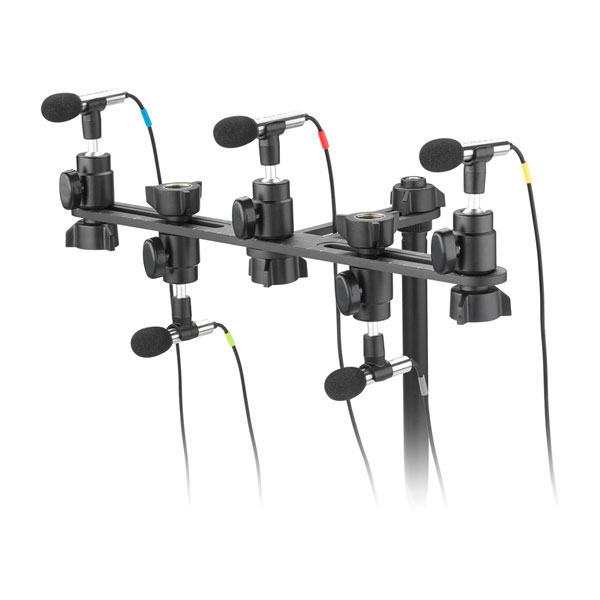

Multi-mic fixture with mounting accessories
USB A/B cable
12V 直流電源線
AC power adapter
軟式配件收納袋
Waterproof hard case
