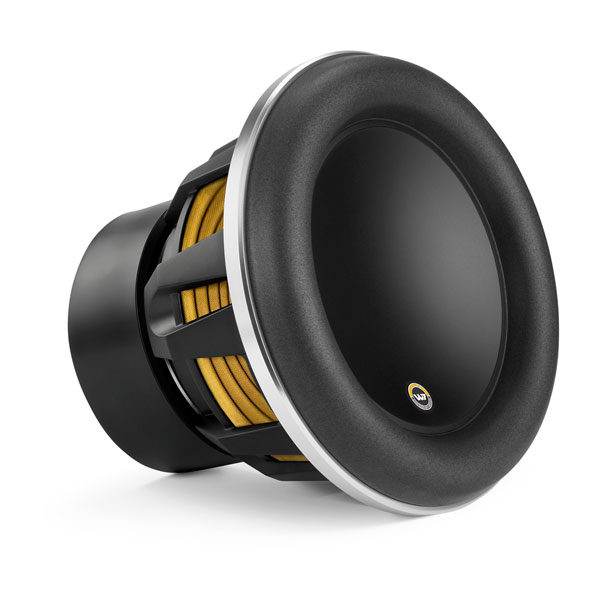

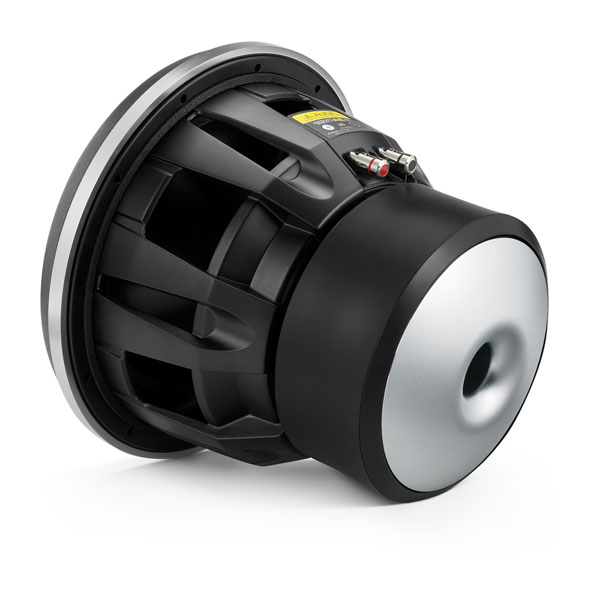

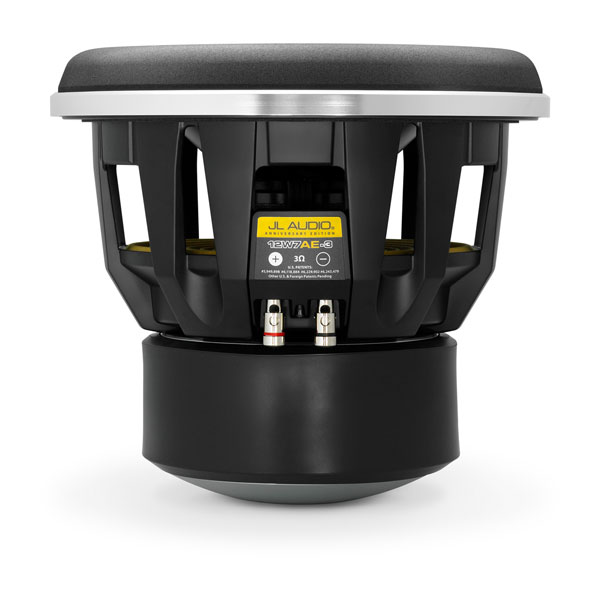

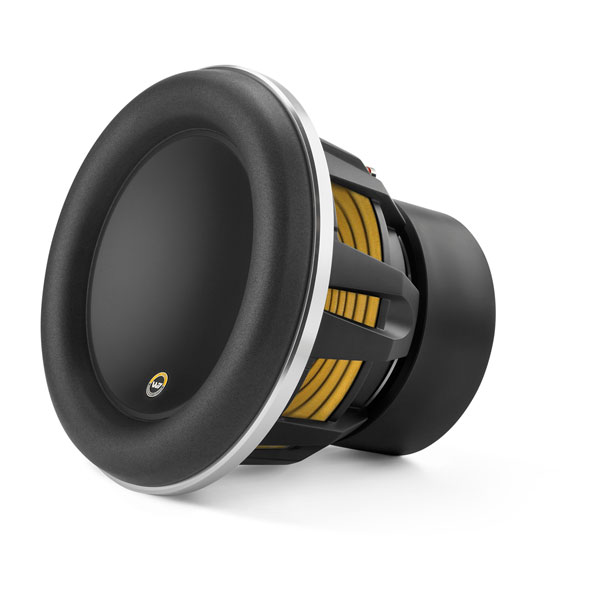

JL Audio W7AE Car Subwoofer

12" Single 3 ohm (12W7AE-3)

產品料號 010-03031-00

線上商店

產品特色
產品規格
標準配備
軟體更新
配件
適用機台

高效能低頻音效的標準參考

W7AE 低音喇叭具備極高的輸出、卓越的動態表現和令人信服的音質，能夠同時達到這三者的極致，成為高效能汽車低音的終極參考。經過深入的音頻研究，喇叭設計已經優化，能忠實再現深沉且豐富的低頻細節，並具備卓越的線性與精確度。因此，W7 平台的馬達、懸掛和組裝技術已經獲得美國八項專利。

高效能且強勁的低音表現，擁有緊實清晰的音效

四種尺寸，範圍從 8 吋到 13.5 吋直徑

DMA 優化的馬達系統確保精確、線性的錐體運動

鑄鋁音圈設計具備升高框架散熱技術

低音喇叭經過優化，可用於密閉或開放式音箱

1 年保固

WHAT YOU'LL LOVE

專為卓越低音性能而設計

W7AE系列重低音喇叭在馬達結構、線性及懸吊技術方面擁有獨特優勢，專為提供深沉、豐富且均衡的聲音輸出而打造，能以驚人的精準度與力度追蹤複雜的低音訊號。

動態馬達分析（DMA）優化設計

DMA在廣泛的喇叭振幅和功率範圍內提供線性馬達力量，帶來緊湊、乾淨且清晰的低音表現，具有極低失真和卓越的音質。

設計重點

W7重低音喇叭特別週年紀念版採用黑色緞面鑄合金框架、銀色陽極處理飾圈及特別JL Audio徽章。

堅固鑄合金結構

憑藉JL Audio多年低音喇叭設計經驗，W7AE系列採用堅固鑄合金框架，讓您的重低音喇叭能承受強大功率，且不會因結構變形而影響音質。

強大且適應性強

W7AE重低音喇叭系列提供多種適用於各類車輛和擴大機的選擇。較小的8吋型號連續功率承載能力為500瓦RMS，而最大的13.5吋單體則可承受高達1500瓦RMS的連續功率。

隱藏式安裝法蘭

W7AE喇叭沒有傳統的安裝法蘭。取而代之的是，安裝法蘭隱藏在喇叭的環繞部分下方。藉由將重低音喇叭的環繞部分設置得比傳統重低音更外側，喇叭能充分利用整個安裝面積。安裝硬體也被隱藏，安裝完成後外觀更為簡潔美觀。

音訊技術

提升框架冷卻系統

JL Audio 專利的提升框架冷卻設計創造了一個通道，使高速氣流直接流過揚聲器音圈的頂板，從而冷卻音圈，提升功率處理能力並改善可靠性。

W形錐盆技術

W7AE系列低音喇叭採用兩層輕量礦物填充聚丙烯材質，並以獨特的W錐盆設計結合，具備極高的耐用性與防潮性，同時增強剛性，帶來強勁且低失真的低音表現。

精密設計的導線系統

精心設計的導線結構與連接裝置，確保在最極端的運作需求下，導線能以可控且安靜的方式運行。

FCAM 技術

這種「浮動錐盆連接方法」將環繞/錐盆組件與音圈筒/彈波結構黏合，確保組裝後揚聲器的環繞幾何結構正確，以獲得更好的偏移控制和動態音圈對準。

覆蓋式環繞技術

透過利用傳統喇叭中通常被浪費的空間，這項突破性創新能在不犧牲珍貴錐盆面積的情況下，控制W7低音喇叭的大幅振幅。

徑向交叉鑽孔磁極

透過極片外壁的精密鑽孔，這創新通風系統能將氣流導向音圈骨架，提升散熱效果與功率承受能力，並配合升高框架冷卻技術，有效帶走音圈產生的熱能。

可選的鋁製條狀護網為您的W7AE低音喇叭增添風格與保護。

Learn More

負載式箱體系統提供多種方式來優化您的W7AE低音喇叭的音質表現。

Learn More

相關連結

硬體規格
保固	1年
尺寸	8“/10”/12“ /13.5”
重量	8“：17磅（7.8 kg）10”：30磅（13.6 kg）12“：45磅（20.4 kg）13.5”：52磅（23.6 kg）
連續功率處理(RMS)	8“：500 W10”：750 W12“：1000 W13.5”：1500 W
靈敏度(SPL 1 W/1 m)	8“：82.7 DB10”：84.3 DB12“：86.2 DB13.5”：86.3 dB
標稱阻抗	see Additional
建議擴大機功率（RMS）	8“：200-500 W10”：300-750 W12“：400-1000 W13.5”：500-1500 W
音盆材質	充滿礦物質的聚丙烯
連接
喇叭連接	按鈕終端
安裝尺寸
框架外徑	8“：8.5”（216毫米）10“：10.5”（267毫米）12“：12.5”（318毫米）13.5“：14”（356毫米）
安裝深度間隙	8“：6.83”（173毫米）10“：8.0”（203毫米）12“：9.5”（241毫米）13.5“：10.5”（267毫米）
安裝孔	8“：6.94”（176毫米）10“：8.74”（222毫米）12“：10.5”（267毫米）13.5“：11.9”（302毫米）
螺栓孔圓	8“：7.39”（188毫米）10“：9.34”（237毫米）12“：11.27”（286毫米）13.5“：12.7”（323毫米）
馬達外徑	8“：5.79”（147毫米）10“：6.55”（166毫米）12“：7.5”（191毫米）13.5“：8.38”（213毫米）
引擎排氣量	8“：0.06 cu ft（1.7 l）10”：0.09 cu ft（2.5 l）12“：0.14 cu ft（4.0 l）13.5”：0.21 cu ft（5.9 l）
參數
自由空氣共振(FS)	8“：35.2 Hz10”：30.6 Hz12“：27.2 Hz13.5”：23.5 Hz
電氣“Q”(Qes)	8“：0.65410”：0.57812“：0.51413.5”：0.476
機械“Q”(Qms)	8“：9.510”：7.64712“：7.80713.5”：7.517
總“Q”(Qts)	8“：0.61210”：0.53712“：0.48213.5”：0.448
等效順應性(Vas)	8“：0.61 cu ft（17.4 l）10”：1.28 cu ft（36.1 l）12“：2.33 cu ft（66.0 l）13.5”：3.68 cu ft（104.3 l）
單向線性偏移（Xmax；規格透過單向音圈懸垂法衍生，未應用校正因子）	8“：0.75”（19毫米）10“：0.9”（23毫米）12“：1.15英寸（29毫米）13.5”：1.25英寸（32毫米）
參考效率(NO)	8“：0.11％10”：0.17％12“：0.25％13.5”：0.27％
有效活塞面積(SD)	8“：38英寸（0.0245平方米）10”：59.8英寸（0.0386平方米）12“：84英寸（0.0542平方米）13.5”：107.35英寸（0.0693平方米）
直流阻抗(RE)	8“：2.78Ω10”：2.75Ω12“：2.47Ω13.5”：2.41Ω
Sealed Enclosure Specifications
壁厚	0.75“（19毫米）
前擋板厚度	8“：0.75”（19毫米）10“/12” /13.5“：1.0”（25毫米）
體積（淨內部）	8“：0.875 cu ft（24.8 l）10”：1.25 cu ft（35.4 l）12“：1.375 cu ft（38.94 l）13.5”：1.875 cu ft（53.1 l）
外部寬度(W)	8“：12.875”（327毫米）10“：14.5”（368毫米）12“：15”（381毫米）13.5“：16”（407毫米）
外部高度(H)	8“：12.875”（327毫米）10“：14.5”（368毫米）12“：15”（381毫米）13.5“：16”（407毫米）
外部深度(D)	8“：14”（356毫米）10“：15.375”（391毫米）12“：16.125”（410毫米）13.5“：18.875”（479毫米）
-3 dB 截止頻率(F3)	8“：41.3 HZ10”：40.5 HZ12“：40.4 HZ13.5”：37.4 Hz
系統共振(FC)	8“：45.9 HZ10”：43.5 HZ12“：44.7 HZ13.5”：40.5 Hz
共振時的系統 Q 值(QTC)	8“：0.79810”：0.76312“：0.79113.5”：0.77
Ported Enclosure Specifications
壁厚	0.75“（19毫米）
前擋板厚度	8“：0.75”（19毫米）10“/12” /13.5“：1.0”（25毫米）
體積（淨內部）	8“：1 cu ft（28.3 l）10”：1.5 cu ft（42.5 l）12“：1.75 cu ft（49.6 l）13.5”：2.375 cu ft（67.3 l）
外部寬度(W)	8“：18.75”（476毫米）10“：21.75”（552毫米）12“：22.75”（578毫米）13.5“：25.875”（657 mm）
外部高度(H)	8“：12.875”（327毫米）10“：14.5”（368毫米）12“：15”（381毫米）13.5“：16”（406毫米）
外部深度(D)	8“：14”（356毫米）10“：1 4.625”（371毫米）12“：15.875”（403毫米）13.5“：17.25”（438毫米）
內部狹縫導孔寬度	8“：1.375”（35毫米）10“：1.5”（38毫米）12“：1.875”（48毫米）13.5“：2.25”（57毫米）
內部狹縫導孔高度	8“：11.375”（289毫米）10“：13”（330毫米）12“：13.5”（343毫米）13.5“：14.5”（368毫米）
內部狹縫導孔長度	8“：27.875”（708毫米）10“：24.375”（619毫米）12“：24.75”（629毫米）13.5“：26.25”（667 mm）
導孔延伸長度	8“：13.1875”（335毫米）10“：9”（229毫米）12“：7.9375”（202毫米）13.5“：7.875”（200毫米）
調諧頻率(FB)	8“：36.8 HZ10”：35.3 HZ12“：36.7 HZ13.5”：34.6 Hz
-3 dB 截止頻率(F3)	8“：30.1 HZ10”：29.9 HZ12“：32.8 HZ13.5”：30.3 Hz
補充資訊
其他	標稱障礙：8“/10”/12“：3Ω; 13.5”：雙1.5Ω 上面列出的外殼建議是外部尺寸，假設使用0.75英寸（19毫米）厚的材料。如果您使用的是0.625英寸（16毫米）厚的材料，則從每個尺寸減去0.25英寸（6.5毫米）。請勿使用任何厚度小於0.625英寸（16毫米）的材料，因為這可能會損害機櫃的剛度。上面列出的所有外殼量都是內部淨值！必須添加驅動器位移，端口位移和支撐位移，以獲得最終的內部體積。上面的所有外殼尺寸都已考慮到這一點。在通用外殼中使用倍數時，您需要重新計算外殼和端口尺寸。如有幫助，請聯繫您的授權JL音頻經銷商或JL音頻技術支持。我們建議使用高質量衛星和高質量放大器在雙重放大系統中使用它。我們不建議將其與被動跨界（線圈）一起使用，因為這種類型的設備會對性能產生不利影響。所有規格均需更改，恕不另行通知。
