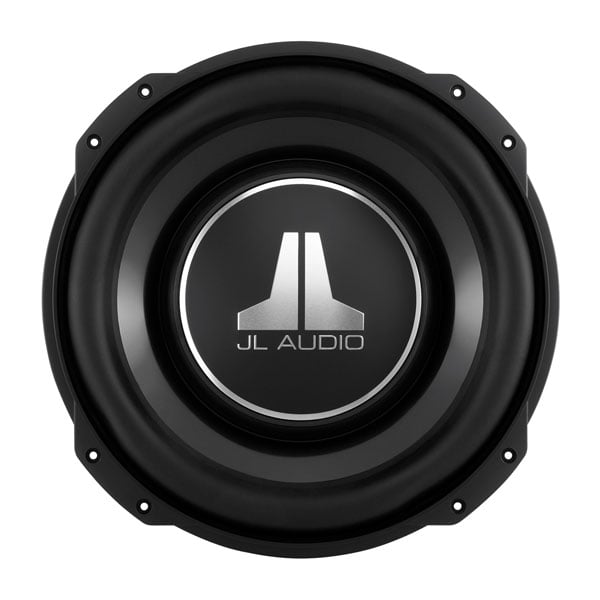

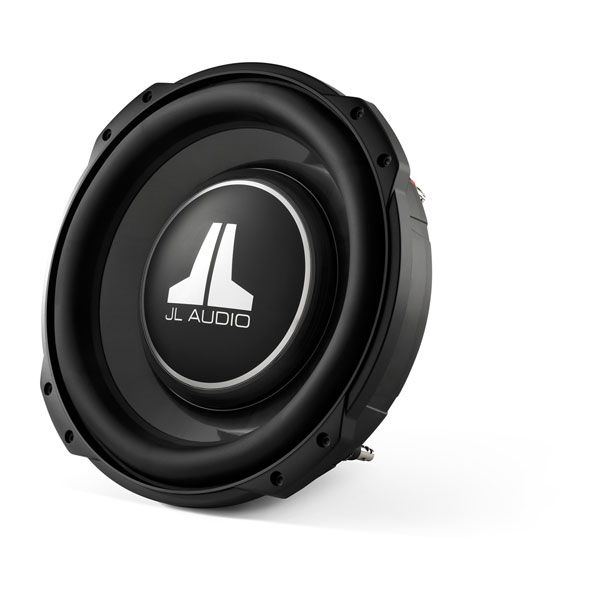

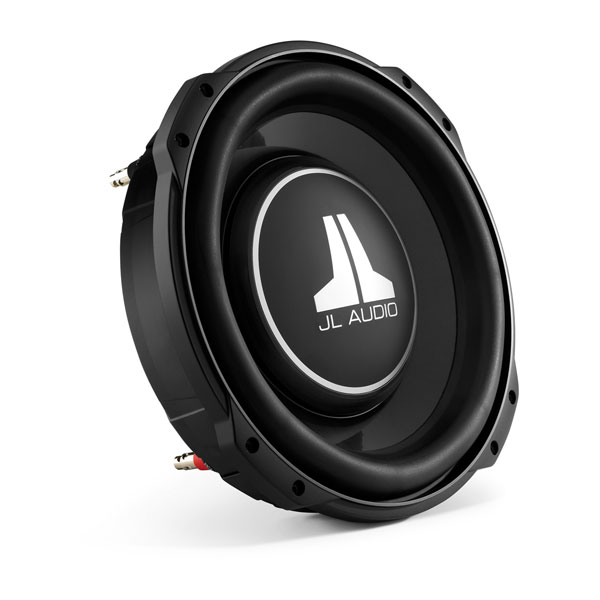

JL Audio TW3 Thin-Line Car Subwoofer

12" Dual 4 ohm (12TW3-D4)

產品料號 010-03044-00

線上商店

產品特色
產品規格
標準配備
軟體更新
配件
適用機台

思維輕盈，體驗震撼。

TW3 系列基於為 TW5 薄型低音揚聲器開發的核心技術，結合了淺安裝深度和長行程能力。最終結果是一款能夠提供強大且震撼的低頻表現的揚聲器，並且具有緊湊的外形，非常適合安裝空間狹小的場合。

在狹小空間安裝中提供深沉、強勁的低音表現。

可選擇 10 吋或 12 吋 TW3 薄型低音揚聲器

極小（0.80立方英尺）的箱體容積需求

鑄鋁框架提供堅固的揚聲器平台，並具有淺安裝深度（3.25/3.50 英吋）

最適合與 200 至 400 瓦特範圍的擴大器搭配使用

1 年保固

WHAT YOU'LL LOVE

專為狹小空間提供大聲音而設計

得益於 TW3 薄型架構，JL Audio 深沉、強大且清晰的低音現可在更多應用中使用。10 英寸低音揚聲器僅需 3.25 英寸的安裝深度，而 12 英寸型號僅需 3.50 英寸。

設計重點

鋁合金防塵蓋有助於散熱，延長揚聲器的功率處理範圍。JL Audio 標誌為防塵蓋的濃郁緞面黑色飾面增添了點睛之筆。

聚丙烯振膜技術

以耐用性著稱，TW3 系列的注塑成型、雲母填充聚丙烯錐體設計提供令人印象深刻的頻率響應和深沉有力的低音再現，同時保持最小的失真。

動態馬達分析（DMA）優化設計

專利的馬達、懸吊與振膜建模系統實現了長距且線性的振幅表現，並維持低失真與強勁的音效輸出。最終呈現的是在各種功率下皆能展現緊緻、清晰、具層次感的低音表現。

節省空間的框架設計

受益於 JL Audio 多年低音揚聲器設計經驗，堅固的 TW3 系列揚聲器採用專為目的設計的鑄合金框架，經過改良以獲得更大的強度。節省空間的凸耳框架設計有助於在低音揚聲器的安裝面積內最大化錐體面積。

強大且適應性強

在廣泛的車輛應用中，無論是密封或端口式外殼，TW3 低音揚聲器都能提供卓越的音質和功率處理能力。10 英寸和 12 英寸版本均支援與 200 至 400 瓦範圍的放大器配對。

音訊技術

同心管懸掛技術

TW3系列採用專利同心管結構，內建於射出成型揚聲器錐體本體中。此結構支撐音圈及完整環形彈波器，同時允許將大型馬達結構置於揚聲器中比傳統設計更前方的位置。

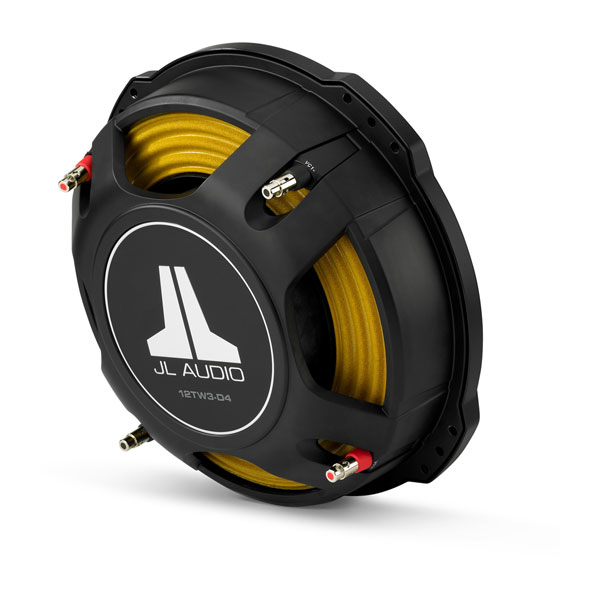

精密設計的導線系統

精心設計的導線結構與連接裝置，確保在最極端的運作需求下，導線能以可控且安靜的方式運行。

可選配的鋼網格柵嵌件為您的TW3超低音揚聲器提供美觀且堅固的保護。

Learn More

裝載的TW3音箱提供多種方式，將卓越的音質安裝在極其狹窄的空間中。

Learn More

相關連結

硬體規格
尺寸	10"/12"
重量	10": 10.1 lbs (4.6 kg) 12": 14.9 lbs (6.8 kg)
連續功率處理(RMS)	400 W
靈敏度(SPL 1 W/1 m)	10" (Dual 4 Ω): 82.10 dB 10" (Dual 8 Ω): 82.27 dB 12" (Dual 4 Ω): 84.11 dB 12" (Dual 8 Ω): 84.23 dB
標稱阻抗	Dual 4 Ω or Dual 8 Ω
建議擴大機功率（RMS）	200-400 W
音盆材質	Mineral-filled polypropylene
保固	1 year
連接
喇叭連接	Push-button terminal
安裝尺寸
框架外徑	10": Max: 11.2" (284 mm) Min: 10.5" (267 mm) 12": Max: 13.2" (335 mm) Min: 12.5" (318 mm)
安裝深度間隙	10": 3.25" (83 mm) 12": 3.5" (89 mm)
安裝孔	10": 9.625" (244 mm) 12": 11.625" (295 mm)
螺栓孔圓	10": 10.5" (267 mm) 12": 12.5" (318 mm)
馬達外徑	10": 5.1" (130 mm) 12": 6.125" (156 mm)
引擎排氣量	10": 0.019 cu ft (0.54 L) 12": 0.029 cu ft (0.82 L)
參數
自由空氣共振(FS)	10" (Dual 4 Ω): 32.30 Hz 10" (Dual 8 Ω): 39.262 Hz 12" (Dual 4 Ω): 26.46 Hz 12" (Dual 8 Ω): 32.660 Hz
電氣“Q”(Qes)	10" (Dual 4 Ω): 0.656 10" (Dual 8 Ω): 0.825 12" (Dual 4 Ω): 0.558 12" (Dual 8 Ω): 0.715
機械“Q”(Qms)	10" (Dual 4 Ω): 11.35 10" (Dual 8 Ω): 9.84 12" (Dual 4 Ω): 10.766 12" (Dual 8 Ω): 10.071
總“Q”(Qts)	10" (Dual 4 Ω): 0.62 10" (Dual 8 Ω): 0.761 12" (Dual 4 Ω): 0.531 12" (Dual 8 Ω): 0.668
等效順應性(Vas)	10" (Dual 4 Ω): 0.700 cu ft (19.82 L) 10" (Dual 8 Ω): 0.510 cu ft (14.44 L) 12" (Dual 4 Ω): 1.72 cu ft (48.73 L) 12" (Dual 8 Ω): 1.205 cu ft (34.12 L)
單向線性偏移（Xmax；規格透過單向音圈懸垂法衍生，未應用校正因子）	0.6" (15.2 mm)
參考效率(NO)	10" (Dual 4 Ω): 0.23% 10" (Dual 8 Ω): 0.23%
有效活塞面積(SD)	10": 56.532 in² (0.0365 m²) 12": 83.517 in² (0.0539 m²)
直流阻抗(RE)	10" (Dual 4 Ω): 9.036 Ω 10" (Dual 8 Ω): 15.008 Ω 12" (Dual 4 Ω): 9.280 Ω 12" (Dual 8 Ω): 14.800 Ω
Sealed Enclosure Specifications
壁厚	0.75" (19 mm)
前擋板厚度	0.75" (19 mm)
體積（淨內部）	10" (Dual 4 Ω): 0.50 cu ft (14.16 L) 10" (Dual 8 Ω): 0.575 cu ft (16.3 L) 12" (Dual 4 Ω): 0.80 cu ft (22.7 L) 12" (Dual 8 Ω): 1 cu ft (28.3 L)
外部寬度(W)	10" (Dual 4 Ω): 16" (406 mm) 10" (Dual 8 Ω): 16.75" (425 mm) 12" (Dual 4 Ω): 21.25" (540 mm) 12" (Dual 8 Ω): 25" (635 mm)
外部高度(H)	10" (Dual 4 Ω): 13.875" (352 mm) 10" (Dual 8 Ω): 15" (381 mm) 12" (Dual 4 Ω): 16" (406 mm) 12" (Dual 8 Ω): 16.625" (422 mm)
外部深度(D)	6.5" (165 mm)
-3 dB 截止頻率(F3)	10" (Dual 4 Ω): 40.09 Hz 10" (Dual 8 Ω): 41.61 Hz 12" (Dual 4 Ω): 37.99 Hz 12" (Dual 8 Ω): 38.27 Hz
系統共振(FC)	10" (Dual 4 Ω): 40.09 Hz 10" (Dual 8 Ω): 41.61 Hz 12" (Dual 4 Ω): 37.99 Hz 12" (Dual 8 Ω): 38.27 Hz
共振時的系統 Q 值(QTC)	10" (Dual 4 Ω): 0.96 10" (Dual 8 Ω): 1.0453 12" (Dual 4 Ω): 0.9426 12" (Dual 8 Ω): 0.9919
Ported Enclosure Specifications
壁厚	0.75" (19 mm)
前擋板厚度	0.75" (19 mm)
體積（淨內部）	10" (Dual 4 Ω): 0.60 cu ft (17 L) 10" (Dual 8 Ω): 0.75 cu ft (21.2 L) 12" (Dual 4 Ω): 0.95 cu ft (26.9 L) 12" (Dual 8 Ω): 1.3 cu ft (36.8 L)
外部寬度(W)	10": 30" (762 mm) 12" (Dual 4 Ω): 30" (762 mm) 12" (Dual 8 Ω): 34" (864 mm)
外部高度(H)	10" (Dual 4 Ω): 14.625" (372 mm) 10" (Dual 8 Ω): 16.375" (416 mm) 12" (Dual 4 Ω): 16.625" (422 mm) 12" (Dual 8 Ω): 17" (432 mm)
外部深度(D)	10" (Dual 4 Ω): 5.125" (130 mm) 10" (Dual 8 Ω): 5.25" (133 mm) 12" (Dual 4 Ω): 6.50" (165 mm) 12" (Dual 8 Ω): 6.75" (171 mm)
內部狹縫導孔寬度	10" (Dual 4 Ω): 3.625" (92 mm) 10" (Dual 8 Ω): 3.75" (95 mm) 12" (Dual 4 Ω): 5" (127 mm) 12" (Dual 8 Ω): 5.25" (133 mm)
內部狹縫導孔高度	10": 2.125" (54 mm) 12" (Dual 4 Ω): 2.50" (64 mm) 12" (Dual 8 Ω): 2.375" (60 mm)
內部狹縫導孔長度	10" (Dual 4 Ω): 31.0625" (789 mm) 10" (Dual 8 Ω): 26.8125" (681 mm) 12" (Dual 4 Ω): 31.25" (794 mm) 12" (Dual 8 Ω): 24" (610 mm)
導孔延伸長度	10" (Dual 4 Ω): 26.375" (670 mm) 10" (Dual 8 Ω): 25" (635 mm) 12" (Dual 4 Ω): 26" (660 mm) 12" (Dual 8 Ω): 22.0625" (560 mm)
調諧頻率(FB)	10" (Dual 4 Ω): 32.14 Hz 10" (Dual 8 Ω): 31.33 Hz 12" (Dual 4 Ω): 32.14 Hz 12" (Dual 8 Ω): 32 Hz
-3 dB 截止頻率(F3)	10" (Dual 4 Ω): 32.11 Hz 10" (Dual 8 Ω): 29.54 Hz 12" (Dual 4 Ω): 32.52 Hz 12" (Dual 8 Ω): 29.79 Hz
補充資訊
其他	The enclosure recommendations listed above are external dimensions which assume the use of 0.75 in (19 mm) thick material. If you are using 0.625 in (16 mm) thick material, subtract 0.25 in (6.5 mm) from each dimension. Do not use any material with a thickness of less than 0.625 in (16 mm) as this may compromise the rigidity of the enclosure. All enclosure volumes listed above are net internal volumes! Driver displacement, port displacement and brace displacement must be added to obtain the final gross internal volume. All enclosure dimensions above have already taken this into account. When using multiples in a common enclosure you will need to recalculate the enclosure and port dimensions. For assistance please contact your authorized JL Audio dealer or JL Audio Technical Support. We recommend the use of this in a bi-amplified system using high-quality satellites and a high-quality amplifier. We do not recommend the use of this with a passive crossover (coil), as this type of device will adversely affect performance. All specifications are subject to change without notice.
