Panoptix™ PS31 Forward Transducer

產品料號 010-01284-01

線上商店

產品特色
產品規格
標準配備
軟體更新
配件

透過一個 Panoptix Forward 探頭，您可真正即時觀看船下、結構與您船舶前方洄游的魚類；甚至能觀看靜止時的狀態。您可選擇 2 種讓人驚艷的視圖：LiveVü Forward 與 RealVü 3-D Forward。

LIVEVÜ FORWARD

利用單一 ping 與更多「即時影片」外觀來更新整個視圖畫面，提供即時移動的聲納影像。您可看見魚群在船隻下游動。您可看見小型釣餌魚與大型目標魚群洄游，甚至在收線時看見您的擬餌。

REALVÜ 3-D FORWARD

更新各 ping 一部分的 3-D 容積，並花費 1 至 4 秒來更新整個容積。顯示船底和朝船舶游來水圓柱體中的魚。向前掃描，僅單次掃描就會在畫面上顯示歷史紀錄。

一切眼見為憑

Garmin 是首家將 Panoptix 聲納成像呈現在您船舶上的廠商。Panoptix 眼見為憑不同於您在水中所見的樣貌。而是賦予您即時觀察船舶周圍動靜的能力。您可透過 3-D 方式看見水體中的魚群。您也可看見您的誘餌拋入水中，並可在您收線時觀察。您會看見魚群在您的船前或船下洄游。您甚至會看見魚群追逐您的擬餌。不過，為了領略 Panoptix 的優勢，您必須眼見為憑。隨附探頭電動船外機和船尾板底座套件¹。

¹朝前的船尾板底座應安裝於當船速超過 32 km/h (20 mph) 時，會超出水面的位置。若位於水線下方，巡航速度應避免超過 40 km/h (25mph)。探頭會產生張力並以更高速度噴水，且會造成安裝座中的探頭元件旋轉。將探頭安裝在船舶的固定（堅固）區域。考量配置以免船舶受損。若您有任何疑慮，請聯絡專業的船舶安裝人員。

相關連結

硬體規格
波束寬度	最大 120°x60°
線材長度	電源傳輸線：15 英尺；乙太網路纜線：30 英尺
針腳數量	乙太網路
尺寸	3.6" x 1.7" x 6.7" (9.1 x 4.2 x 17 cm)
重量	1.8 lbs (800 g)
溫度範圍	0° C to 40° C
電子規格
電源輸入	10-35 V
用電量	10 W
保險絲	4.0 A
聲納特點 & 規格
頻率	417 kHz
發射功率	144 W
最大深度	300'
聲納類型	多波束相控陣列
連接
連接 Garmin Marine 網絡端口	1 (large RJ45)
聲納模式
REALVÜ 3D 歷史畫面

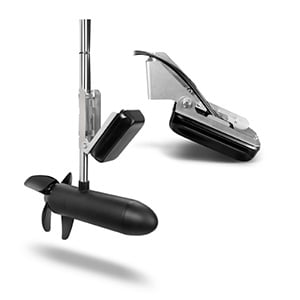

PS31 前視傳感器（集成 30 英尺網線、15 英尺電源線）
拖釣馬達支架
橫梁安裝
分環 RJ45 連接器
