AQUAMAP 1022xs

產品料號 010-01846-02

線上商店

產品特色
產品規格
標準配備
軟體更新
配件

新一代 AQUAMAP 帶來無限釣魚樂趣

支援多種語言：英文、簡體中文、繁體中文、日文、韓文、印尼文、馬來文、越南文、緬甸文、印度文、古吉拉特文、泰文
搭載 10 吋彩色顯示器、鍵盤介面與多功能控制旋鈕
支援Garmin Marine Network, NMEA 2000 及 NMEA 0183
內建傳統聲納系統、CHIRP 聲納及CHIRP ClearVü 掃描聲納，以清晰圖像顯示出物體、結構與魚群，讓您得知船舶底下的狀況，另支援多款第三方聲納探頭
內建高感度GPS、GLONASS 及 BEIDOU 高效能定位系統，可以快速繪製 30,000 個精確航點，讓您輕鬆找到返回私房垂釣熱點的路線(需搭配外接GPS天線)

AQUAMAP是一台具備 GPS 航圖機/探魚器/雷達等多功能合一顯示器 (MFD)，適用於專業市場。具有大而明亮的10英吋屏幕，加上特定的旋鈕和快捷鍵，使客戶使用起來更加方便。 Garmin Marine Network 支持允許您在多個設備之間共享地圖、數據、雷達和 IP 攝像機。 NMEA 2000® 和 NMEA 0183 支援網絡連接，包括自動駕駛儀、數位控制開關、天氣、媒體、VHF、AIS、引擎監控和其他傳感器。全套內建 SailAssist 功能。

網絡共享

Garmin Marine Network 支持允許在多個設備之間共享聲納、地圖、數據、圓頂或開放陣列雷達、IP 攝像頭和 Panoptix 聲納。包括 NMEA 2000® 網絡連接和 NMEA 0183 對自動駕駛儀、數位控制開關、天氣、媒體、VHF、AIS、引擎監控和其他傳感器的支援。

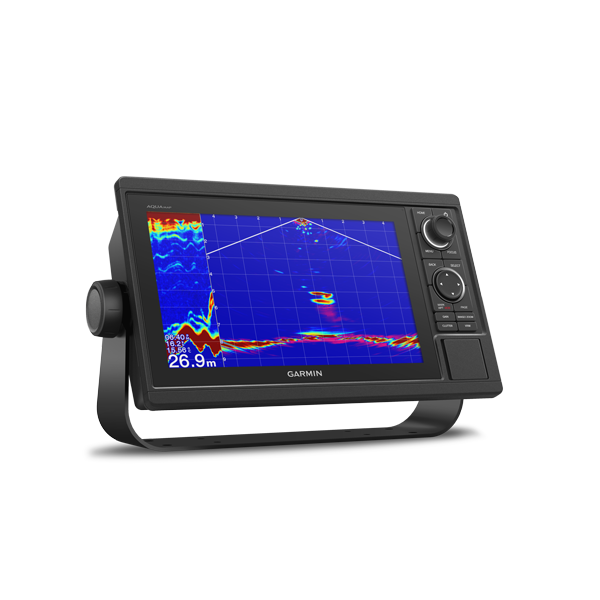

內置聲納功能

開箱即用，內建優異的聲納支援功能；您只需要添購探頭即可。內建 Garmin 500W 77/200kHz 和 2kW 50/200kHz 傳統聲納、1 kW 寬頻 CHIRP 聲納、500W CHIRP ClearVü 掃描聲納，還能夠支援第 3 方 2kW 傳統聲納探頭。它甚至支援 Panoptix 聲納、 Garmin 聲納模組(另外選購)和各種傳感器（另外選購）。

聯網同步可以與網絡內的任何其他設備共享聲納畫面。您還可以選擇在聲納螢幕上疊加顯示哪些訊息；例如時間或 GPS 速度。

聲納的移位縮放和顏色抑制

移位縮放功能可讓您可選擇放大顯示部分聲納資訊，方便您檢視更畫面細節。顏色抑制功能讓畫面以更簡潔的色調顯示，讓您能更專注於畫面資訊。

航向、位置每秒刷新 10 次

內建快速、靈敏的 10 Hz GPS、GLONASS 和北斗感測器，每秒刷新您的位置和航向 10 次，讓您在屏幕上的移動更加流暢。它可以快速輕鬆地設置多達 30,000 個準確的航線點並找到返回它們的路線。

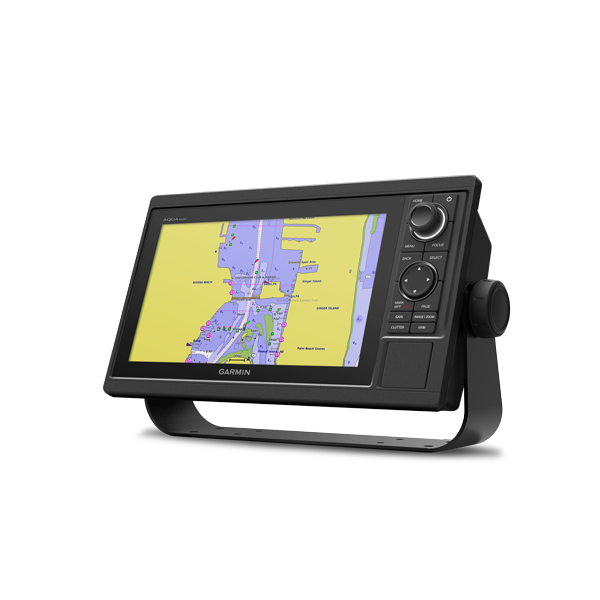

海圖支援

兩個標準 SD 卡插槽支援 BlueChart g3、BlueChart g3 Vision 等海圖。 BlueChart g3 Vision 提供獨有的 Garmin Auto Guidance1，這是一種將您引導至航點的技術。根據您的船的規格，自動導航會立即創建一條路徑，您可以沿著該路徑避開淺水和其他障礙物。

Quickdraw Contours 繪製屬於您自己的高解析海圖

Quickdraw Contours 是一種免費且方便使用的軟件功能，已安裝在您的 AQUAMAP 內。它能立即在屏幕上依據當時狀況繪製屬於您自己的高清捕魚海圖，其輪廓為 1 英尺。根據需要繪製地圖，並存檔，或通過 Garmin Connect™ 上的 Quickdraw 論壇與 Garmin 或您的朋友分享。不需要特殊的測量專業知識。您也能在 Quickdraw Contours 繪製地圖時同時捕魚。海圖繪製結果會立即顯示，無需像其他地圖軟體需要等待或更新海圖。

與 Fantom 固態多普勒雷達相容的 MotionScope 功能

MotionScope 技術使用多普勒效應來檢測和突顯移動目標，避免碰撞、尋找鳥群和觀測天氣狀態。多普勒效應是由於目標的相對運動而引起的雷達回波的頻移。能即時檢測任何接近或遠離雷達的目標。 MotionScope 在雷達顯示屏上突顯並顯示移動目標，以便您可以在其他船隻或天氣惡劣時導航 - 或前往有鳥類在水面覓食的捕魚點。

影像輸入輸出

從其他設備共享影像，您可以將影像輸出到更大的屏幕，甚至可以輸出到船橋外

方便且快速的透過按鍵和旋鈕調整 GAIN/CLUTTER/RANGE/VRM

配備明亮的 10 英寸大螢幕，支援實體按鍵、快捷鍵和旋鈕，輕鬆調整 GAIN/CLUTTER/RANGE/VRM 等功能。

內置 SailAssist 功能

為了幫助您借助最大風速的優勢，您的多功能顯示器 (MFD) 設有一個賽前指導頁面，該頁面顯示您的虛擬起跑線並顯示方位線、賽前時間和比賽計時器。這些數據文字可以同步顯示到所有聯網的 Garmin GPS 產品。此外，其他支援的航海功能包括風向玫瑰圖、航向和對地航線、海潮流速與方向、真實和相對風速數據等等。

GPX 航點傳輸

如果您在其他製造商的 GPS 產品或 Garmin 手持設備上存儲了航點、航跡或常用路線，則可以通過行業標準的 GPX 軟件格式輕鬆將這些項目傳輸到新的 Garmin 多功能顯示器 (MFD)。

相關連結

使用者手冊下載快速入門手冊航海地圖購買

一般
尺寸	12.5" x 7.3" x 2.7" (318 x 185 x 69 毫米)
重量	4.1 磅（1.85 公斤）
螢幕類型	WSVGA 顯示
螢幕尺寸	8.8" x 4.9"; 10.1" 對角線（22.4 x 12.5 厘米；25.7 厘米對角線）
螢幕解析度	1024 x 600 像素
安裝選項	獨立座或嵌入式
地圖和儲存
記憶卡支援	2 張 SD™ 卡
航點	30000
導航路線	100
感測器
接收器	10Hz高靈敏度
連接
連接 NMEA0183 輸入端口	1
連接 Garmin Marine 網絡端口	2

外觀&尺寸
尺寸	31.8 x 18.5 x 6.9 cm
螢幕尺寸，寬x高	22.4 x 12.5 cm
螢幕解析度	1024 x 600 像素
螢幕類型	WSVGA
重量	1.85 公斤
天線	另外連接，支援 BNC 或 NMEA 2000接頭
NMEA 2000® 相容
NMEA 0183 兼容
耗電量	連接12 Vdc 時，最大功耗：32.4 W 連接12 Vdc 時，一般電流消耗：1.9 A 連接12 Vdc 時，最大電流消耗：2.7 A
安裝方式	獨立座或嵌入式
Garmin 航海網路(GMN)

地圖和內存
預加載地圖	全球陰影地形圖 (1252xs內建SEA Bluechart G3海圖)
SD卡插槽	2 個 SD 卡
航點	30,000
路線	200
航點記錄	50,000 點； 50 個點位記錄

航圖機功能
支援Garmin 雷達
支援Garmin 聲納	（外接聲納模組(黑盒子)，單獨出售）
支援 AIS（跟踪目標船舶位置）
支援 DSC（顯示來自支援 DSC 的 VHF 無線電的位置資訊）
潮汐表
支援GSD 聲納黑盒
支援GCV 聲納黑盒
支援 GRID（Garmin 遠端輸入裝置）

聲納功能和規格
支援雙頻 (50/200 kHz) 聲納
支援雙波束 (77/200 kHz) 聲納
支援的頻率	傳統：50/200、77/200 kHz 單通道 CHIRP：40 至 240 kHz Garmin ClearVü CHIRP：260/455/800 kHz （取決於探頭）
發射功率 (RMS)	傳統 50/200 kHz 聲納：2 kW 77/200 kHz 聲納：最大 500W CHIRP 高/中/低頻段：最大 1kW Garmin ClearVü CHIRP：最大 500 W（取決於探頭）
CHIRP 聲納技術
ClearVü
最大深度	2kW 時 5,000 英尺（深度容量取決於水底類型和其他水體條件）
底部鎖定（顯示從底部向上返回訊號）
水溫記錄和圖表	（需另購外接黑盒，單獨出售）
聲納錄製	（需另購外接黑盒，單獨出售）
聲納歷史記錄回朔	（需另購外接黑盒，單獨出售）

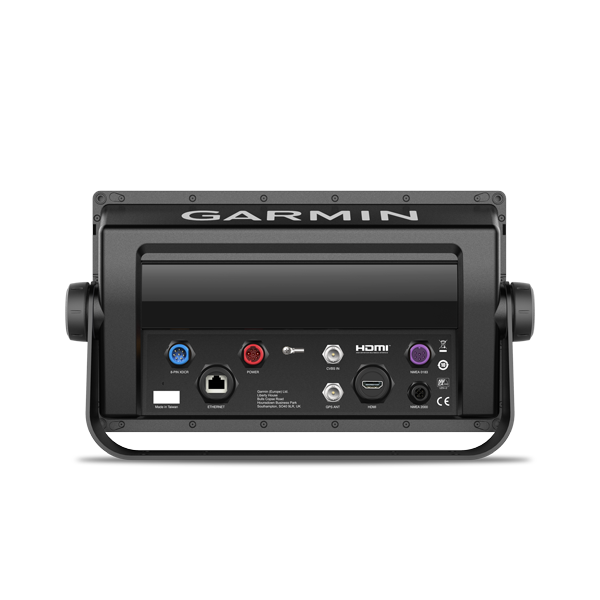

連接埠
傳感器針數	8
NMEA 0183 相容接口	2
影像輸入/輸出

AQUAMAP 10x2xs MFD
電源/數據線
NMEA 2000 T型接頭
NMEA 2000 引入纜線 (2 m)
底座固定安裝套件
嵌入式安裝套件
保護套
裝飾扣蓋
操作手冊
